Предохранитель приводного колеса цепного транспортера DR 1500

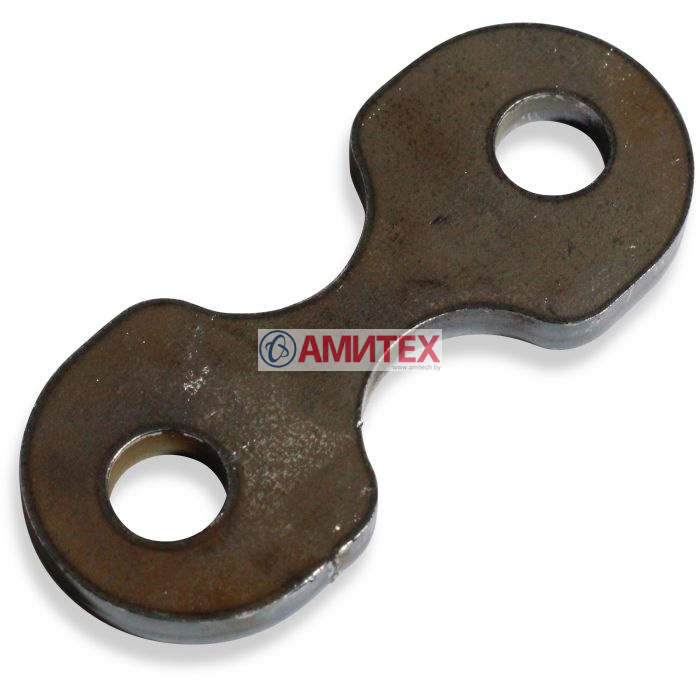

Предохранитель приводного колеса цепного транспортера DR 1500 (срезной элемент) — это специализированный защитный расходный компонент (шпонка-пластина), предназначенный для обеспечения безопасности механических узлов автоматических цепно-шайбовых систем кормораздачи на свинокомплексах и птицефабриках. Элемент устанавливается в приводную станцию транспортера и выполняет роль механического «предохранителя», защищающего дорогостоящий мотор-редуктор и ведущую звездочку от критических поломок.

Описание и назначение
Предохранительная пластина DR 1500 служит связующим звеном при передаче крутящего момента от вала редуктора к приводному колесу (звездочке), протягивающему цепь по трубам. В случае аварийного заклинивания цепи (из-за попадания постороннего предмета, обледенения корма или чрезмерного натяжения шлейфа) нагрузка на узел резко возрастает. Пластина принимает удар на себя и срезается (разрушается) в месте технологического сужения. Это мгновенно разрывает жесткую связь между двигателем и заклинившим колесом, предотвращая сгорание обмоток мотора, поломку зубьев редуктора и разрыв самой приводной цепи.

Конструктивные преимущества

• Выверенные параметры разрушения: Пластина изготовлена из конструкционной стали строго заданной марки и толщины (4 мм). Это гарантирует стабильную передачу номинального рабочего момента и гарантированное срезание элемента при четко определенном пороге критической перегрузки.
• Идеальное сопряжение (Стандарт DR 1500): Точные геометрические размеры (длина 94,5 мм, высота 25 мм) и диаметр посадочных отверстий обеспечивают быструю замену без люфтов и дополнительной подгонки на приводных колесах соответствующего типа.
• Защита от масштабных аварий: Стоимость данной срезной пластины несопоставима со стоимостью ремонта или замены мотор-редуктора. Своевременное срабатывание предохранителя сводит аварийную ситуацию к простой сервисной паузе.
• Быстрая ремонтопригодность линии: Замена срезанного предохранителя на новый занимает у обслуживающего персонала несколько минут, что позволяет оперативно восстановить автоматическую раздачу корма и избежать сбоев в графике кормления животных.

Технические характеристики

• Тип узла: Срезной предохранительный элемент приводной станции.
• Совместимость: Цепно-шайбовые транспортеры сухого кормления, приводные колеса стандарта DR 1500.
• Длина элемента: 94,5 мм.
• Высота элемента: 25 мм (в широкой части).
• Толщина металла: 4,0 мм.
• Материал: Калиброванная углеродистая сталь с контролируемыми прочностными свойствами.
• Количество монтажных отверстий: 2
